कारखाना प्रत्यक्ष स्प्लिट क्रेन एयर कंडीशनर

स्प्लिट क्रेन एयर कंडीशनरका प्रकारहरू?

त्यहाँ तीन प्रकारका HISURP विभाजित क्रेन एयर कंडीशनरहरू छन्:

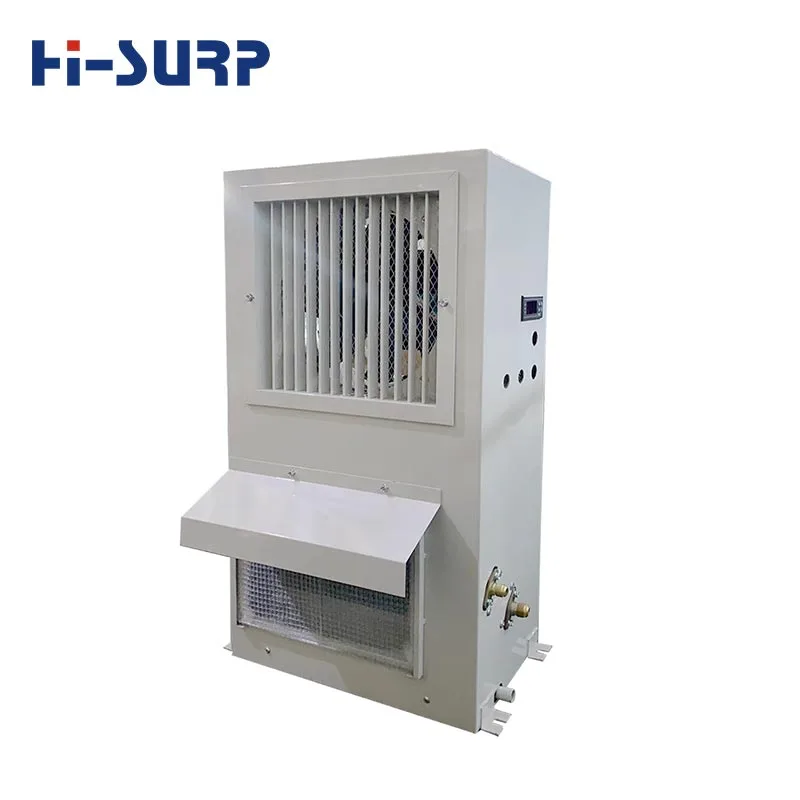

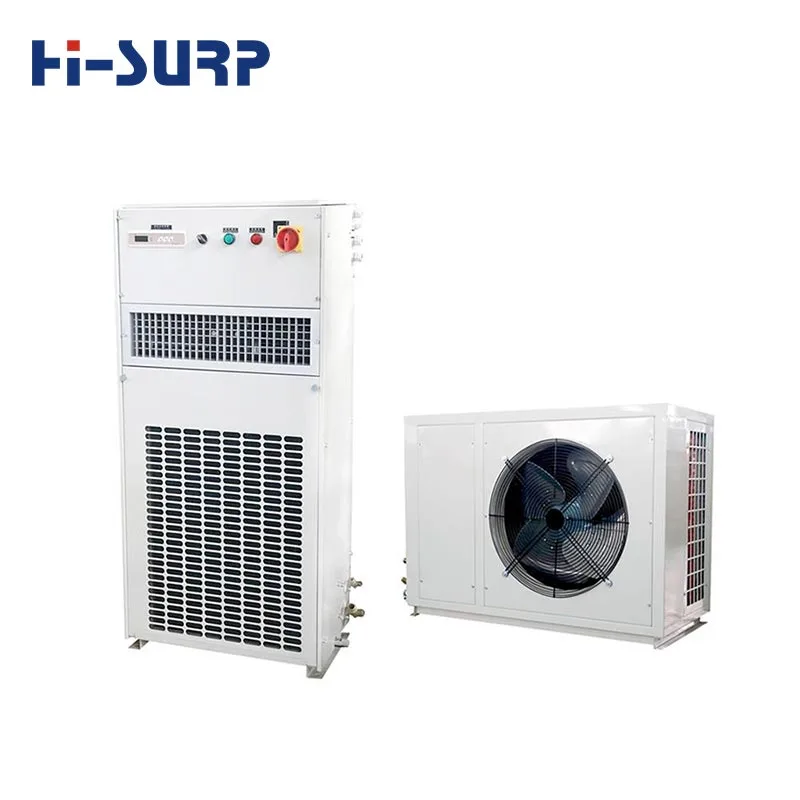

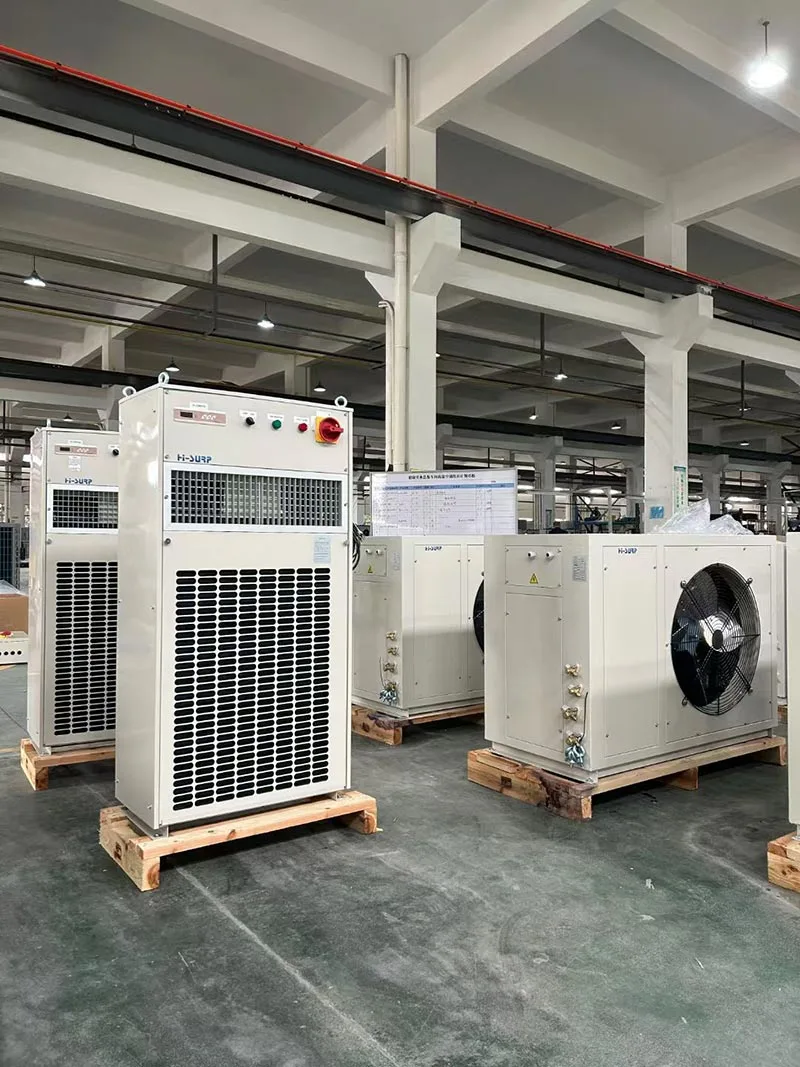

स्प्लिट फ्लोर-स्ट्यान्डिङ क्रेन एयर कंडीशनरहरूको लागि,HISURPB शृङ्खलाहरू छन्, केबिनहरूका लागि उपयुक्त जहाँ पर्याप्त भुइँ ठाउँ छ।

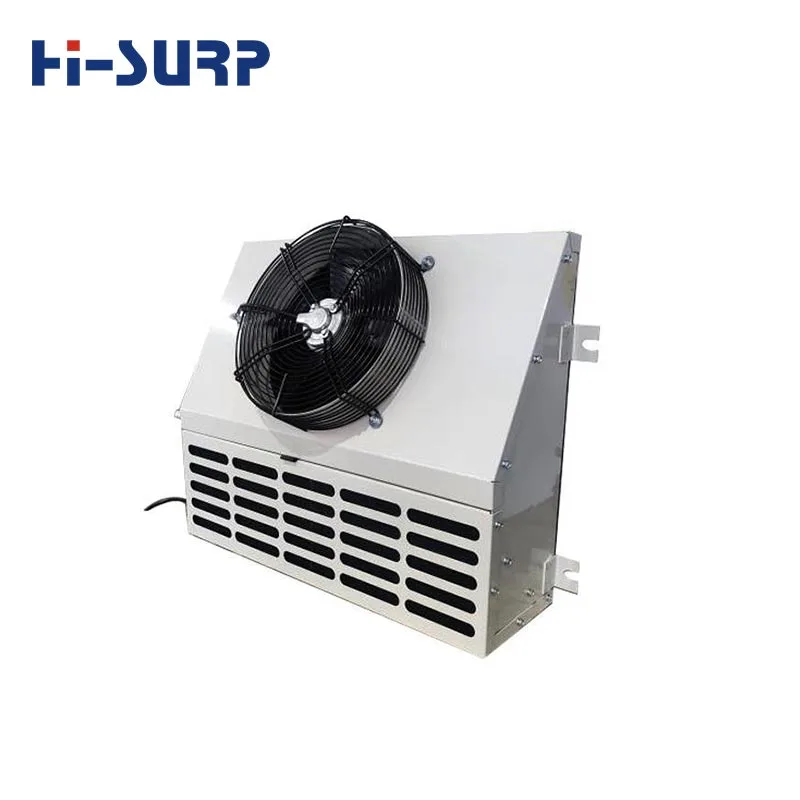

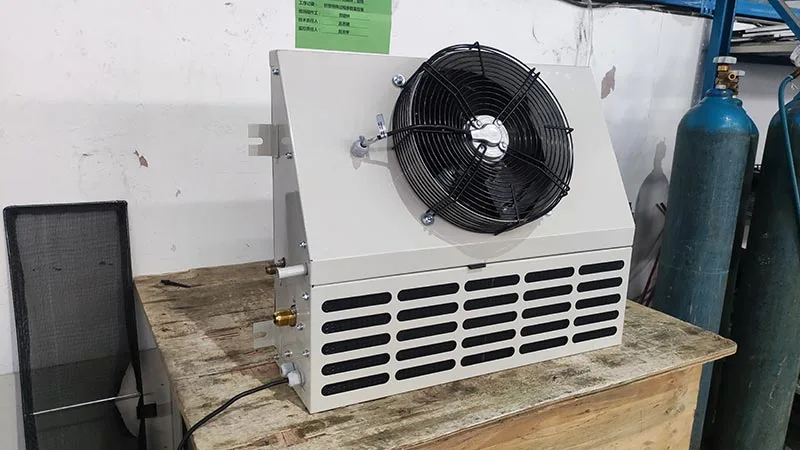

स्प्लिट भित्ता-माउन्ट गरिएको क्रेन एयर कन्डिसनरहरूका लागि, HISURP सँग BD/BG शृङ्खलाहरू छन्, जस्तै देखिन्छ, तिरछा सतह र कम्प्याक्ट साइजको साथ। BG/BD स्थापनाको लागि विशेष ध्यान आवश्यक छ (ड्रिप प्यानहरूको विभिन्न स्थानहरूको कारणले; फ्रिज वाष्पीकरणले संक्षेपण हुन सक्छ)।

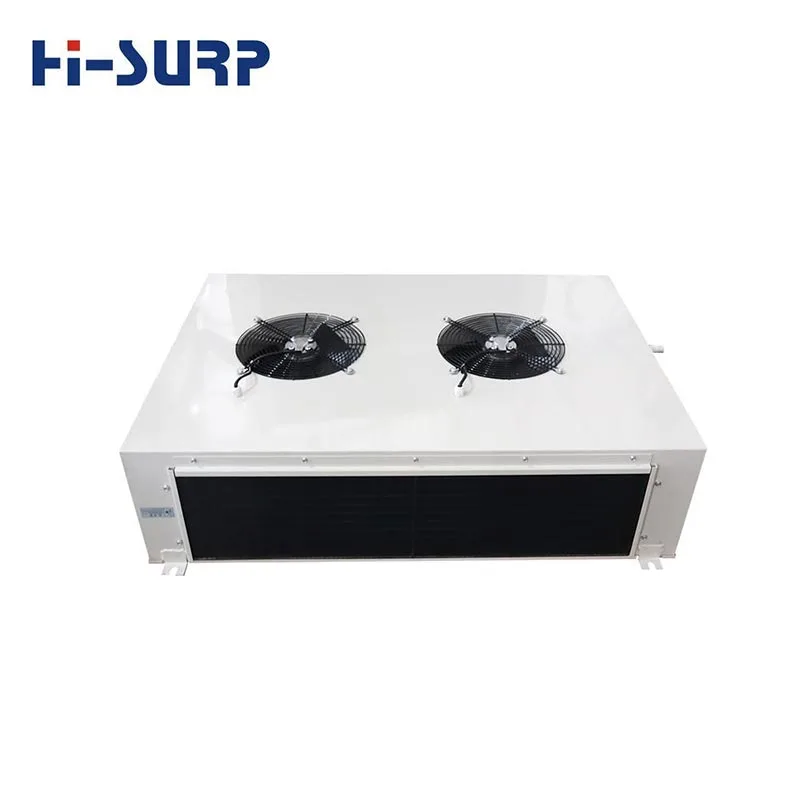

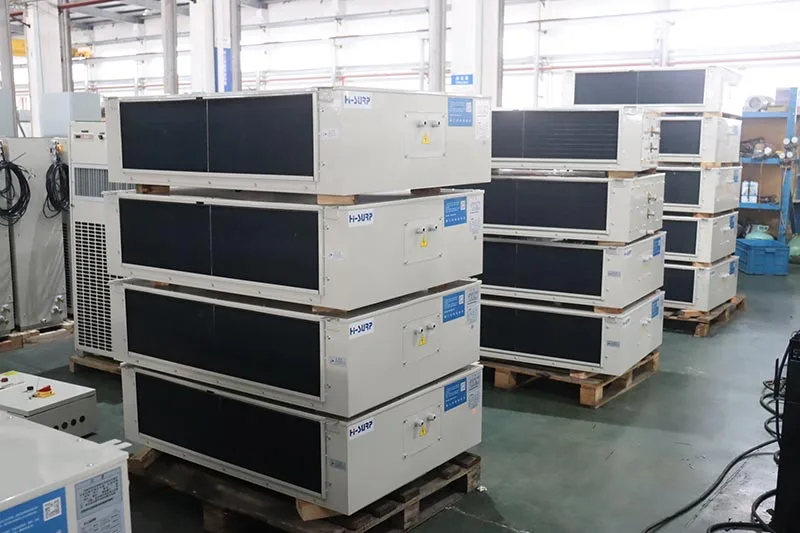

विभाजित छत क्रेन एयर कन्डिसनरहरूको लागि, HISURP सँग BX श्रृंखला छ, जुन सामान्यतया छतको बीचमा राखिएको हुन्छ, तल हावा आउटलेट र अगाडि र पछाडिको हावा फिर्ता हुन्छ।

HISURP स्प्लिट क्रेन एयर कंडीशनरहरूको सिंहावलोकन

शीतलन क्षमता: 4 ~ 24 किलोवाट

ताप क्षमता: 3 ~ 10kW

रेफ्रिजरेन्ट: R134a, R142b, R227ea, R515B, R236fa

बिजुली आपूर्ति: AC380/400/440-3PH-50Hz/60Hz

शीतलनको कार्य अवस्था: परिवेश DB तापमान: 45 डिग्री सेल्सियस; इनडोर DB/WB 30/24°C हो

तामाको पाइप: आवश्यक छ

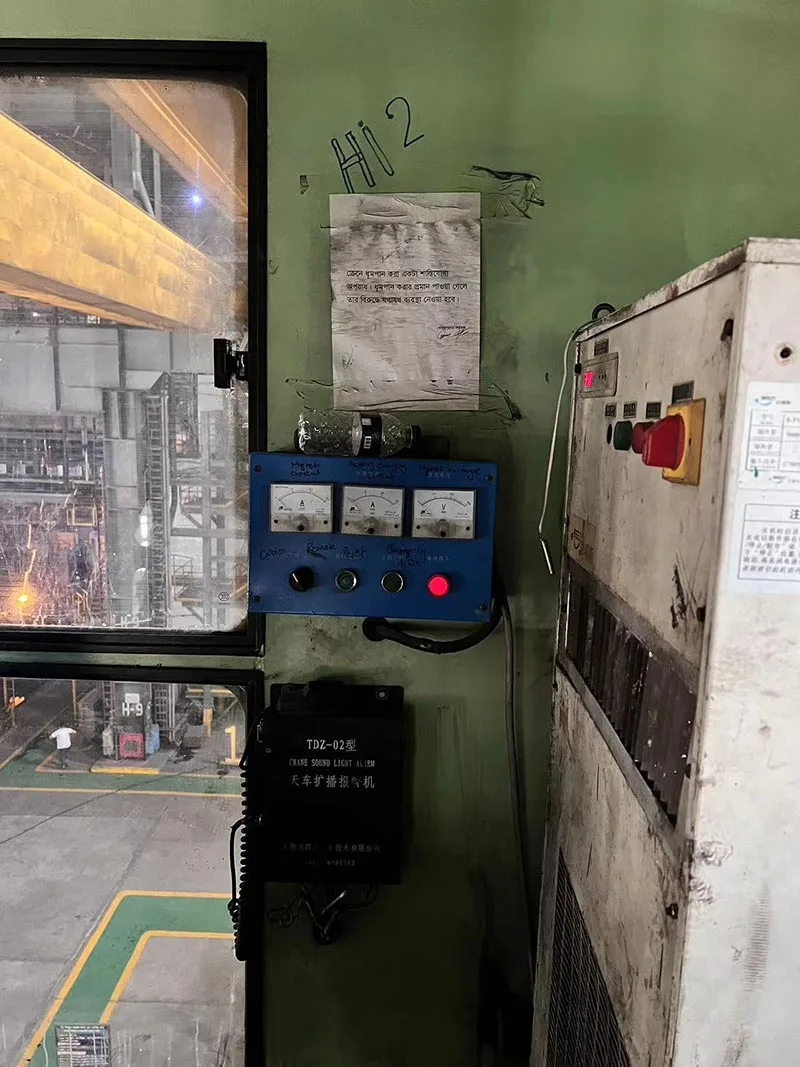

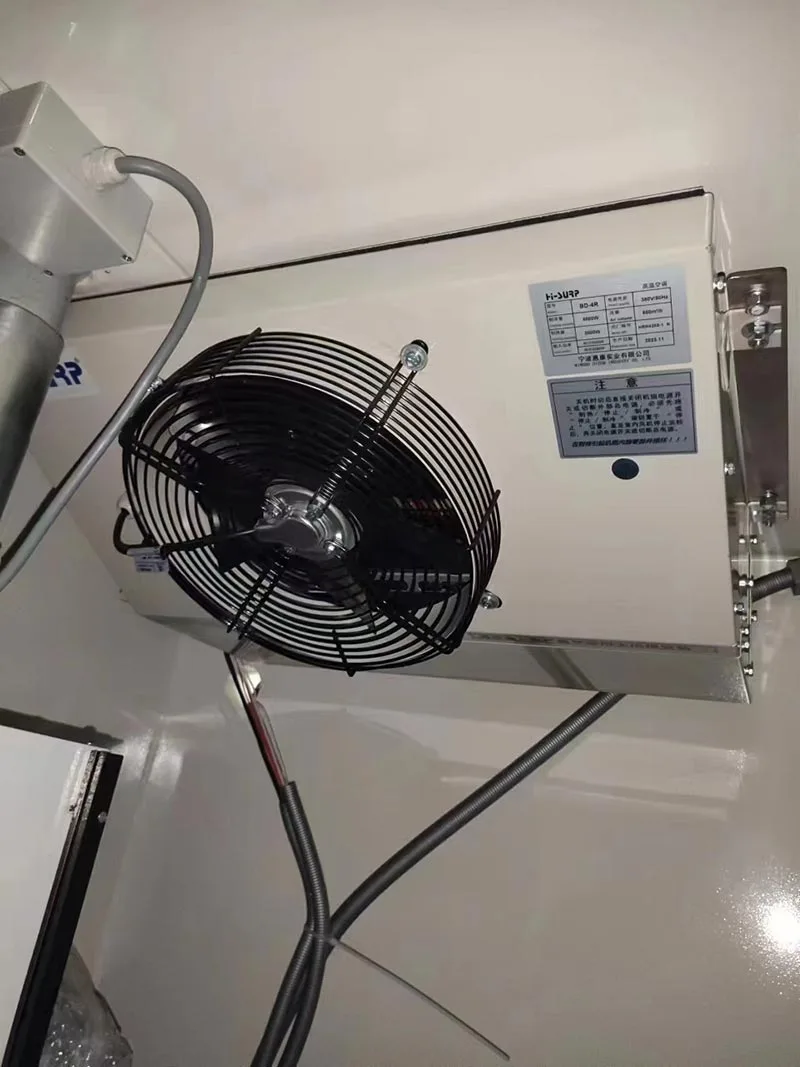

HISURP स्प्लिट क्रेन एयर कंडीशनर कसरी स्थापना गर्ने?

A. स्थापना स्थितिले तामाको ट्युब र बिजुलीको तारहरूको जडानलाई सुविधा दिन्छ कि भनेर पुष्टि गर्नुहोस्;

B. फाउण्डेसनको समतलता, क्षैतिजता र पर्याप्त बल सुनिश्चित गर्नुहोस् र 4-M12 बोल्टहरू, नट र स्प्रिङ वाशरहरूको साथ माउन्टिंग खुट्टामा बाहिरी इकाई जडान गर्नुहोस्;

C. इन्डोर एकाइ सजिलैसँग टम्बल हुन्छ किनभने यो उच्च र पातलो छ, त्यसैले यो एकाइको लागि एकीकृत माउन्टिङ स्थान मार्फत चालकको क्याबको पछाडिको प्यानलमा सुरक्षित रूपमा जडान हुनुपर्छ;

D. एकाइलाई पानीको थोपाको सम्पर्कमा आएको ठाउँमा माउन्ट गर्नु हुँदैन, वा यसले विद्युतीय झटका वा चुहावट निम्त्याउन सक्छ;

E. रेफ्रिजरेन्ट ट्यूबहरू स्थापना गर्नु अघि इन्टरफेसहरू बन्द गरिएको जाँच गर्नुहोस् र ट्यूबहरू घुसाउँदा पछाडिको इन्टरफेस बन्द राख्नुहोस् र ट्यूबहरू भित्र धुलो वा पानी छैन;

F. भित्री र बाहिरी एकाइहरू तरल रेखाको लागि Φ1/2” र ग्यास लाइनको लागि Φ3/4” मा फ्रिज तामाको ट्युबको सकेटहरूसँग शटअफ भल्भसँग जोडिएका छन्। मानक लम्बाइ 5 मिटर छ। यदि यो लामो हुनुपर्छ भने, प्रयोगकर्ताले अर्डर राख्दा विशेष सूचना दिनै पर्छ;

G. तामाका नलीहरू कुचलिएको अवस्थामा बेन्डहरूसँग अत्यन्तै सावधानीपूर्वक जोडिएको हुनुपर्छ। यो अपरेशनको लागि पाइप झुकाउने उपकरण सिफारिस गरिएको छ। बेन्ड त्रिज्या (R) ≥70mm हो। नली फुटेको वा भाँचिएको अवस्थामा झुक्नु दोहोर्याउनु हुँदैन;

H. ट्यूबको दुबै छेउको भित्री र बाहिरी स्क्रू जडानहरू सुरक्षित र कडा (स्क्रू गरिएको) हुनुपर्छ। वेल्डिङमा समतल वेल्डिङ सिम हुने र चुहावटबाट मुक्त हुने ग्यारेन्टी हुनुपर्छ;

I. २५ kg/cm² नाइट्रोजन कम-चापको सेवा भल्भमा इन्जेक्सन गरिन्छ र चुहावट पत्ता लगाउनको लागि तामाको ट्यूबको जडान वा वेल्डिङ सिमहरूमा साबुन पानी समान रूपमा लगाइन्छ। यदि कम-चापको सेवा भल्भबाट नाइट्रोजन बाहिर आउँदैन भने, भ्याकुम पम्पिङ सुरु गरिनेछ। यदि कुनै चुहावट पत्ता लाग्यो भने, यसलाई नाइट्रोजन जारी गरेपछि हटाउनु पर्छ र त्यसपछि चुहावट पत्ता लगाउन फेरि प्रदर्शन गरिन्छ;

J. यदि एकाइ भित्र पानी सिल बन्ड राखिएको छैन भने, बेन्डको पानीको सिल इनडोर एकाइको आउटलेटमा राख्नुपर्छ ताकि कन्डेन्स्ड पानी सहज रूपमा निस्कन्छ। ड्रेनेज ट्यूबहरू एकाइको पानी प्यान भन्दा कम ठाउँमा माउन्ट गरिनु पर्छ;

K. सबै तारहरू र केबलहरू एकाइसँग सँगै आपूर्ति गरिएको तारहरूको योजनाबद्ध रेखाचित्र अनुसार सही र सुरक्षित रूपमा जडान हुनुपर्दछ, र यो निश्चित रूपमा लाइन प्लेट, आदि थिचेर केबलहरू स्क्र्याच गर्न वा कुचल्न निषेध गरिएको छ।

L. पावर सप्लाई लाइनहरू पावर सप्लाई र कन्ट्रोल लाइनको इनलेट मार्फत आउटलाइन रेखाचित्रमा देखाइएको छ, र त्यसपछि टर्मिनलहरू "L1、L2、L3" र PE मा जडान गरिन्छ। अन्य लाइनहरू विद्युत आपूर्ति लाइन जस्तै दिशामा राखिएको हुनुपर्छ, सर्किट रेखाचित्रमा विस्तृत रूपमा। राउटिङ प्वालहरू पार गर्दा सबै केबलहरू धातुको नलीले लुगा लगाउनुपर्छ, र रिबनले कडा रूपमा बाँधिएको हुनुपर्छ।

M. उपयुक्त व्यासका कपर कन्डक्टरहरू वातानुकूलितका लागि विद्युतीय तारहरूको निम्न तालिका अनुसार चयन गरिन्छ र एकाइसँगै आपूर्ति गरिएको सर्किट रेखाचित्रसँग जोडिएको हुन्छ।

एयर कन्डिसनरको विद्युतीय तार

N. ट्यूबहरू, तारहरू र ड्रेनेज ट्यूबहरू जडान गरिसकेपछि, रिबनहरू तामाको ट्यूबहरू, तारहरू र ड्रेनेज ट्यूबहरू 200mm-300mm को क्लियरन्समा बाँध्न प्रयोग गरिन्छ। जडान गर्ने ट्युबहरूमा राम्रो ताप इन्सुलेशन भएको सुनिश्चित गरिनुपर्छ, किनकि तामाका ट्युबहरूको उच्च तापक्रमले जोड्ने तार र ड्रेनेज ट्युबहरूलाई हानि पुर्‍याउन सक्छ।

ओ। इनडोर युनिटको इलेक्ट्रिक कभर र एयर-इनटेक जाली राम्रोसँग राखिएको हुनुपर्छ। बाहिरी इकाईको प्यानल फिर्ता राखिएको छ। एकाइलाई विद्युतीकरण गरिन्छ र कूलिङ सञ्चालनको परीक्षणमा राखिन्छ (२०-३० मिनेटको लागि)। यदि कुनै कम्पन, चुहावट वा असामान्य विफलता, आदि देखा पर्दछ, यसलाई तुरुन्तै समाधान गर्नुपर्छ। यसबाहेक, एयर कन्डिसनर कसरी प्रयोग गर्ने भनेर प्रयोगकर्तालाई सिकाउनु पर्छ।

P. यदि एकाइ फेज-फेलियर र एन्टी-फेज प्रोटेक्टरहरू संग सुसज्जित छ भने, यो जाँच गर्न आवश्यक छ कि बिजुली आपूर्ति सान्दर्भिक स्थानीय नियमहरू (जस्तै राष्ट्रिय विद्युतीय कोड) अनुसार सही रूपमा जडान भएको छ। भोल्टेज मूल्याङ्कन भोल्टेज को ±15% भन्दा बढी हुनु हुँदैन;

Q. यदि एकाइ माउन्ट गरिएको छ भने उच्च तापक्रमका स्रोतहरूबाट गम्भीर विकिरणमा परेको छ भने, प्रयोगकर्ताले स्रोत र एकाइको बीचमा भ्रमहरू राख्न आवश्यक छ।

HISURP स्प्लिट क्रेन एयर कंडीशनरहरूको अनुकूलन

* विरोधी जंग

हीट एक्सचेंजर जंग संरक्षण विकल्पहरू समावेश छन्: चित्रकारी; इलेक्ट्रोफोरेसिस;  नैनो इलेक्ट्रोफोरेसिस; तामा ट्यूब एल्युमिनियम पंख। तलको छविले इलेक्ट्रोफोरेसिसको योजनाबद्ध रेखाचित्र देखाउँछ।

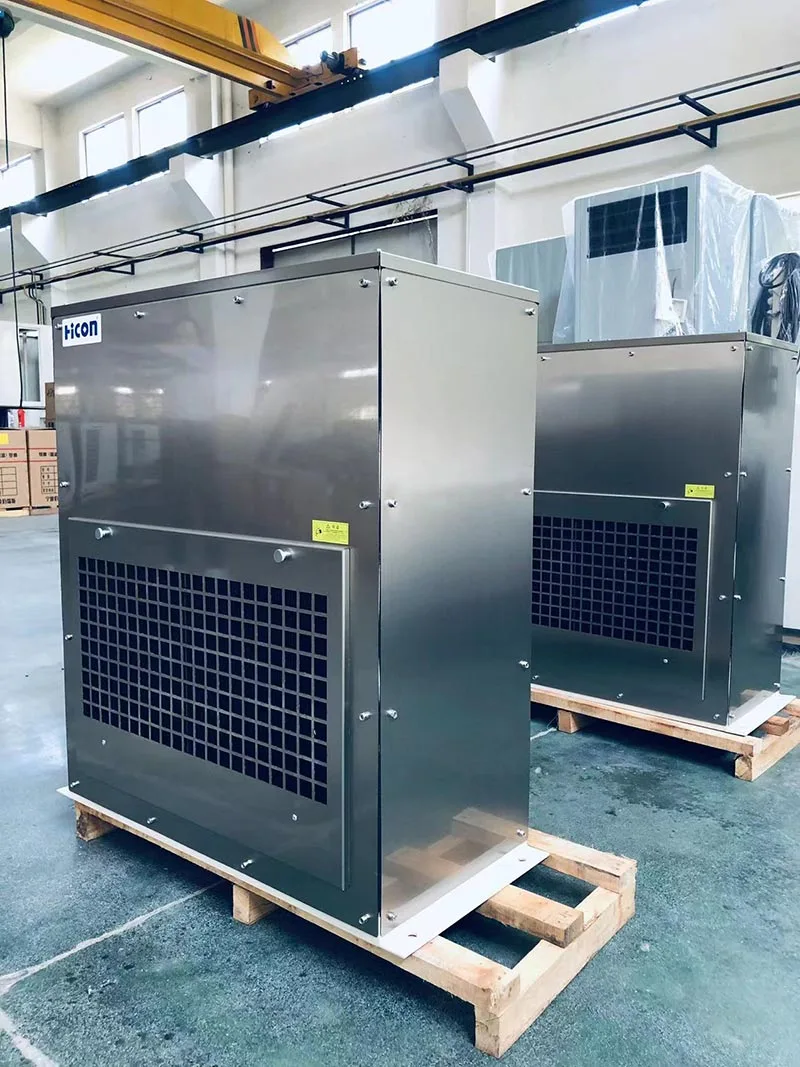

पाना धातु जंग सुरक्षा विकल्पहरू समावेश छन्: चित्रकारी (मानक C3); जस्ती पाना इलेक्ट्रोफोरेसिस + चित्रकारी; र स्टेनलेस स्टील। तलको छविले स्टेनलेस स्टीलको योजनाबद्ध रेखाचित्र देखाउँछ।

* विस्फोट-प्रूफ

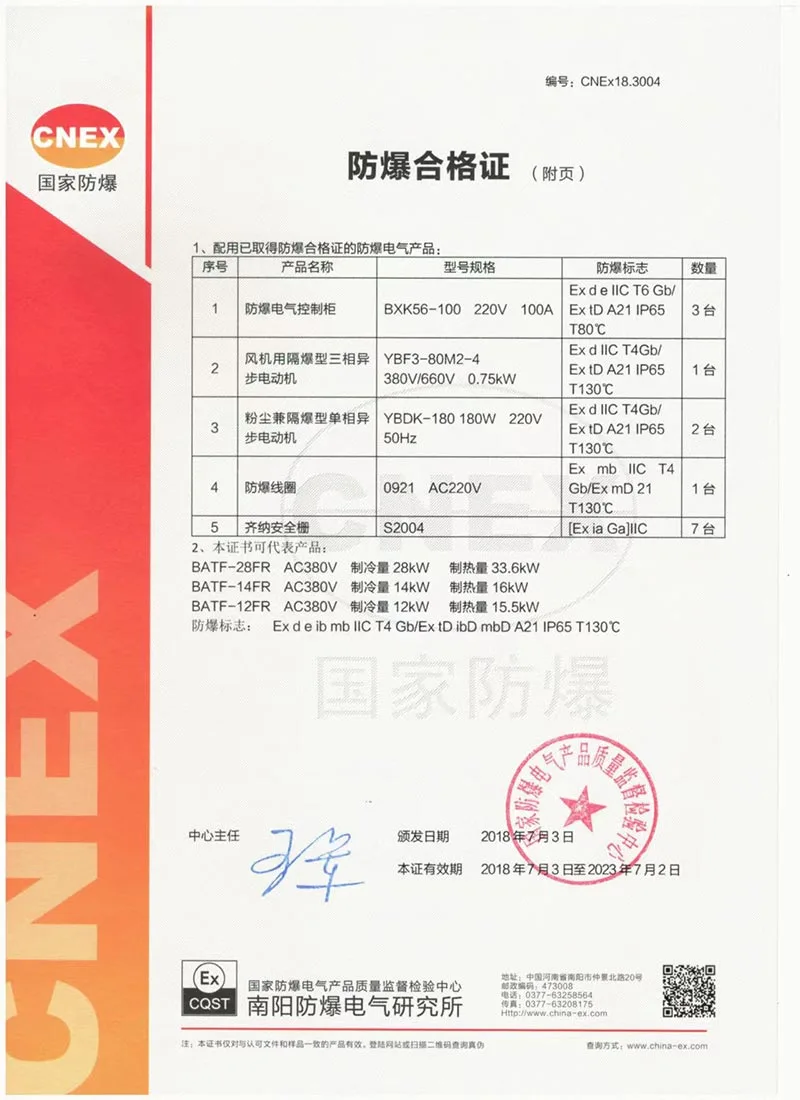

HISURP स्प्लिट क्रेन एयर कन्डिसनरहरूसँग CNEX प्रमाणपत्र छ।

BT4 मुख्यतया जोन 2 खतरनाक ग्यास क्षेत्रहरूको लागि उपयुक्त छ, अधिकतम सतहको तापक्रम 135°C (अधिक सामान्य रूपमा प्रयोग गरिएको) भन्दा बढी हुँदैन।

CT4 जोन 1 र जोन 2 दुवै खतरनाक ग्यास क्षेत्रहरूका लागि उपयुक्त छ, अधिकतम सतहको तापक्रम 135°C भन्दा बढि हुँदैन।

र HISURP ती मध्ये कुनै एक गर्न सक्छ।
